工作原理: ABISOFIX手持式剥皮器装有三把硬合金刀片,配合活动的离心刀头装置,当马达高速转动时,刀片由离心力驱动而同时并合,精细地切削导线表面的绝缘层,而不会损害到铜线本身。通过调节控制箱的无段级变速器,就可应用于不同大小的线径,快速适用粗线,慢速适用细线。





产品简介

     德国ARNO FUCHS阿诺福克斯(音译)ABISOFIX手持式电动高速剥皮机,采用直流高速空心杯电机设计,最高达20000RPM,并有即停刹车性能 ,其功能十分强大,是一种多功能多用途的高性能剥皮器,能彻底清除市面多种导线上任何坚硬的绝缘层,而绝不损害导线本身. 操作快捷容易, 效果特别出色. 是专门设计为制造变压器及线圈电器同修理马达, 发电机等行业使用, 并有多达9种功能22个类型刀头可供选择, 只需更换刀头即能转换为更多种用途,适用导线线直径由0.2 - 4.5mm ø.方形距形面扁平线达到35mm为提高产品质量与生产效率而增加利润,欢迎采用德国“阿诺福克斯”剥皮机
拉出/刮离式剥离方式,操作直接容易。
采用高碳钨钼合金/钻石刀片, 刀片持久耐用。
高速直流电机,从0-20000RPM控制电源无极可调
从0.2-4.5mm,剥离长度达70mm, 可剥离直至线圈底部
手柄轻巧,功能强大,只需更换刀头,即可实现多种用途

使用设备

工作原理:
    ABISOFIX手持式剥皮器装有三把硬合金刀片,配合活动的离心刀头装置,当马达高速转动时,刀片由离心力驱动而同时并合,精细地切削导线表面的绝缘层,而不会损害到铜线本身。通过调节控制箱的无段级变速器,就可应用于不同大小的线径,快速适用粗线,慢速适用细线。


操作说明

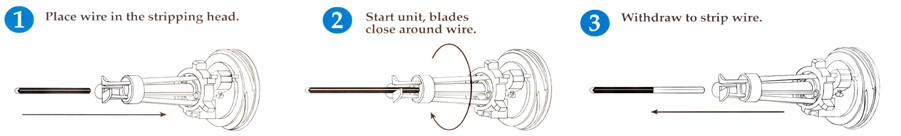

    先将漆包线放入刀头内,然后轻按马达微型开关及将漆包线退出,即可完成剥离工作。透过变速器调节刀头转速,可控制达到最理想的切削与脱漆效果。

可选供货类别




标准型号刀头

    标准刀头为剥皮机标配型号,剥离漆包线和编织线,也可以剥离切割安装套管等;最长剥离长度为70mm



手柄型号

刀头型号

适用线径ø

A1

 MK1

0.2mm-0.8mm

   A3

 MK2

0.6mm-2.0mm

   A5

 MK5

1.2mm-4.5mm




有限位刀头

    剥离漆包线纺织线,氧化釉层等的去除
带长度限位装置“L”指剥离长度是可以调整的,由3mm-40mm,如需剥离更长的需拆除限位装置;最大长度可达70mm刀头限制位的“M”可调整的刀位圈,可用于特殊的线规多层绝缘层的最外的绝缘层,不会损坏内层导线漆层.






手柄型号

刀头型号

适用线径ø

  A1LM

MK1LM

0.2mm-0.8mm

A1LM

MK3LM

0.6mm-2.0mm

A1LM

MK5LM

1.2mm-4.5mm




特殊刀头

     在特殊的应用场合,尤其是电感电容等电子组件引脚,它们可能需要剥离至组件的底部,距离0mm,以组件底部开始剥离绝缘层。



手柄型号

刀头型号

适用线径ø

  AS

  MKS

0.4mm-3.0mm




平形刀头

    平形刀头应用在电缆和电线PVC,编织线等较厚的绝缘层的剥离,还可以应用于多股导线的套管,带长度限位装置,最长达70mm剥离接近产品底部2mm



手柄型号

刀头型号

适用线径ø

AFLM3

MK3FLM

0.6mm-4.0mm

AFLM5

MK5FLM

2.0mm-5.0mm










小溶出头

    小溶出头主要应用于剥离和清漆或焊接金属布线引脚的清理,修正焊接电路板连接引脚
剥离范围及引脚最小距离5mm(有条件4mm)
剥离长度最小0.5mm最长30mm.MAX
剥离的线径大小可微调。



手柄型号

刀头型号

适用线径ø

AK1

KMK1

0.5mm

AK2

KMK2

0.6mm

AK3

KMK3

0.7mm

AK4

KMK4

0.8mm

AK5

KMK5

0.9mm

AK6

KMK6

1.0mm

AK7

KMK7

1.1mm

AK8

KMK8

1.2mm




矩形面刀头

    对于铜扁条和铜带漆包线的刀铣刮除,在达到正确的速度后,只需轻微的施压,即可去除绝缘层,
当铜扁或铜带大于18mm时,可双面操作,钻石刀头有极其的耐磨性能,是简便而高效的



手柄型号

刀头型号

   AF

MKF






捻线绞头

    为扭单股或多股需要绞合的线扭头,在预先剥离绞线两端整齐的扭合在一起;
    刀头上的硬质合金捻线针,可由离心力自动调整导线的大小只需将多股线插入刀头内,开机并撤回,即可完成捻线工作。



手柄型号

刀头型号

适用线径ø

   AV3

  MKV3

0.2mm-2.5mm

   AV5

  MKV5

 2.5mm-6.0mm






线材扭曲

    为需要两根或者多根线材的绞合,常见于双绞线
将两根或多根需扭曲的电线放在线勾中,启动电机,拉直就可完成绞合工作
较粗的电线使用慢速,较细的线可用较高的速度




手柄型号

刀头型号

适用线径ø

   AVH

   VH

  Bis 0.6mm






电源适配器

    电源适配器为剥皮器提供直流电源,带有超载保护以及镇流滤波;
提供的40V电源是恒电压的,由电阻式调压,电压是无极可调的。



型号

      规格资料

NE421

230V 50Hz AC/10-40V DC

NE42B

110V 60Hz AC / 10-40V DC






国产适配器

    国产电源适配器为剥皮器提供直流电源,带超载保护以及双镇流滤波;采用16档制固定电压输出,从10V-40V直流输出,每档制扼流1.75V,输出电压更稳定,更耐用



  型号

规格资料

DBP-9761

110V 60Hz AC / 10-40V DC

DBP-9762

230V 50Hz AC/10-40V DC






表座&脚踏板

    在应用当中需要工作位上使用,可将剥皮器固定在一个工作台面上,可解放持有剥皮器的手,切换和关闭设备时采用傻瓜式交换机




手柄电机

    剥皮机电机有提供两个版本,AMO版本适用于所有的剥皮刀头,剥头与工具是可以互换的,ADBW版本为空心轴式的,间歇性剥离可以在不同的情况下切断电线,以实现水龙头式长度达到无限长;



 型号

规格资料

AMO

手持式剥皮器电机

ADBW

空心轴版最大线径2.8mm





可选购的附件







    SHP防尘罩(亚克力)

       KA前端保护壳

    KO高速机动碳刷

   SCHA2银触点动式开关









    MES剥头刀片

      DCF剥头刀片

     MESH剥头刀片

       MESF剥头刀片





技朮参数

适用线径范围:

32-5 AWG(0.2mm-4.5mm ø)

机 器 尺 寸:

180×45mm (长×宽)

机 器 重 量:

450gs

控制箱电压:

230V/50Hz或110V 60Hz AC输入/10-40V DC输出

机器转速度:

0-20 000 R.P.M

控制箱重量:

1000gs
